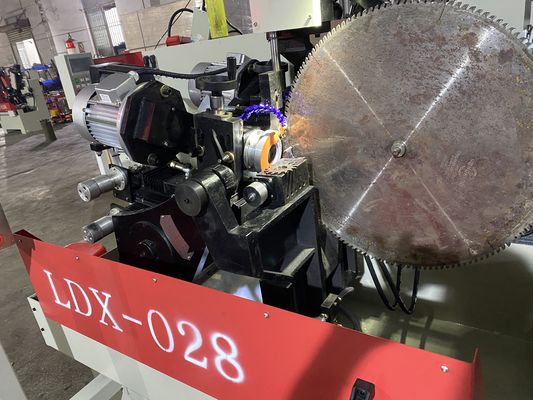

LDX-028A Πλήρης μηχανή CNC κυκλικής πριονιστικής λεπίδας διπλή κεφαλή τριβής πλευρικής τριβής χονδρικής πώλησης
Λεπτομέρειες:
| Τόπος καταγωγής: | Foshan, Guangdong, Κίνα |
| Μάρκα: | Lidexin |
| Πιστοποίηση: | CU,ISO |
| Αριθμό μοντέλου: | LDX-028A |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 μονάδα |
|---|---|
| Τιμή: | Western Union |
| Συσκευασία λεπτομέρειες: | Μέγεθος εξωτερικής διάμετρου: 1,75*1,4*2,0 mm |
| Χρόνος παράδοσης: | 10-15 εργάσιμες ημέρες |
| Όροι πληρωμής: | T/T, Western Union |
| Δυνατότητα προσφοράς: | 100 τεμάχια/μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Feeding stroke: | 1-28mm (stepless variable speed) | Coolant pump flux: | 501/min |
|---|---|---|---|
| Total power:: | 4.3KW | Grinding wheel dimensions: | 80*100*32mm |
| Front inclination angle, inclination angle: | 5°-15° | Outer diameter dimensions: | 1.75*1.4*2.0mm |
| Επισημαίνω: | Μηχανή πλήρους πλάτης CNC,Κυκλική αλέθοντας μηχανή λεπίδων πριονιών |
||
Περιγραφή προϊόντων

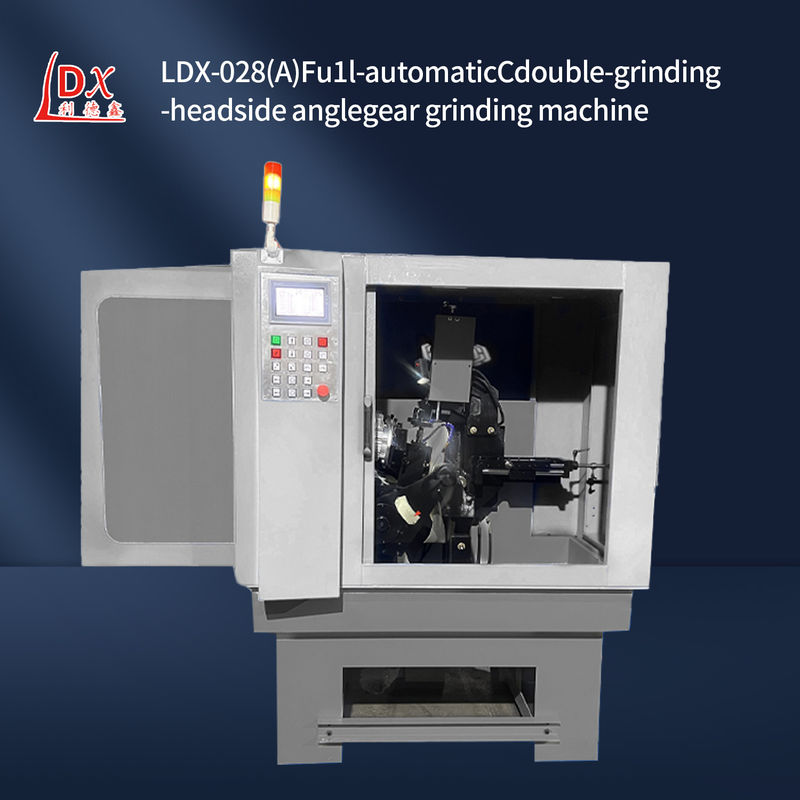

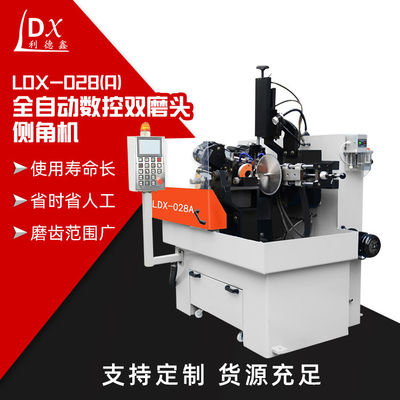

LDX-028A Πλήρης μηχανή CNC κυκλικής πριονιστικής λεπίδας διπλή κεφαλή τριβής
Η τεχνολογία μηχανής αλέσεως CNC κυκλικής λεπίδας πριόνου είναι μια προηγμένη τεχνολογία επεξεργασίας λεπίδας πριόνου, η οποία περιλαμβάνει κυρίως τις ακόλουθες πτυχές:
1Βάση και άτρακτο: Παροχή σταθερής υποστήριξης και θεμελιώδους βάσης εγκατάστασης για να εξασφαλιστεί ότι ο εξοπλισμός δεν θα προκαλέσει μεγάλες δονήσεις και μετατόπιση κατά τη διάρκεια της λειτουργίας, επηρεάζοντας την ακρίβεια της άλεσης.Γενικά κατασκευασμένα από χυτοσίδηρο ή χάλυβα υψηλής αντοχής, με ακριβή μηχανική επεξεργασία και επεξεργασία γήρανσης για την εξάλειψη της εσωτερικής πίεσης και τη διασφάλιση της σταθερότητας και της ακαμψίας της άτρακτος.
2Σύστημα καθοδήγησης: Περιλαμβάνει οδηγούς στα άξονα X, Y και Z για την ακριβή κίνηση των εξαρτημάτων της γρανίστρας και των λεπίδων πριονιστήρα.Η ακρίβεια του σιδηροτροχίου καθοδήγησης επηρεάζει άμεσα την ακρίβεια θέσης και την ακρίβεια διαστάσεων του μηχανισμού άλεσης, χρησιμοποιώντας συνήθως υψηλής ακρίβειας γραμμική τροχιά καθοδήγησης ή τροχιά καθοδήγησης με στροφή στροφής, με καλή καθοδήγηση και αντοχή στην φθορά.
3Το σύνολο του αλεξίπτωτου: αποτελείται από αλεξίπτωτο, άξονα αμμοτροχίου και κινητήρα κίνησης.Οι παράμετροι μεγέθους σωματιδίων και σκληρότητας πρέπει να επιλέγονται σύμφωνα με τις απαιτήσεις υλικού και άλεσης της λεπίδας πριόνου.Ο κινητήρας κίνησης παρέχει περιστρεφόμενη ισχύ για τον τροχό άλεσης, ο οποίος απαιτεί επαρκή ισχύ και σταθερότητα ταχύτητας για να εξασφαλιστεί η απόδοση και η ποιότητα της άλεσης.
4Η συσκευή που κρατά την λεπίδα του πριονιστήρα: χρησιμοποιείται για να κρατήσει την λεπίδα του κυκλικού πριονιστήρα και να διασφαλίσει ότι η λεπίδα του πριονιστήρα δεν μετατοπίζεται ή δεν κουνιέται κατά την άλεση.Η συσκευή συμπίεσης απαιτεί καλή δύναμη συμπίεσης και ακρίβεια κέντρωσης, συνήθως χρησιμοποιώντας πνευματικές ή υδραυλικές μεθόδους συμπίεσης, και μπορεί να ρυθμιστεί ανάλογα με το μέγεθος της λεπίδας πριόνου και τη διάμετρο της κεντρικής τρύπας.
5Η συσκευή που κρατά την λεπίδα του πριονιστήρα: χρησιμοποιείται για να κρατήσει την λεπίδα του κυκλικού πριονιστήρα και να διασφαλίσει ότι η λεπίδα του πριονιστήρα δεν μετατοπίζεται ή δεν κουνιέται κατά την άλεση.Η συσκευή συμπίεσης απαιτεί καλή δύναμη συμπίεσης και ακρίβεια κέντρωσης, συνήθως χρησιμοποιώντας πνευματικές ή υδραυλικές μεθόδους συμπίεσης, και μπορεί να ρυθμιστεί ανάλογα με το μέγεθος της λεπίδας πριόνου και τη διάμετρο της κεντρικής τρύπας.
6Η συσκευή που κρατά την λεπίδα του πριονιστήρα: χρησιμοποιείται για να κρατήσει την λεπίδα του κυκλικού πριονιστήρα και να διασφαλίσει ότι η λεπίδα του πριονιστήρα δεν μετατοπίζεται ή δεν κουνιέται κατά την άλεση.Η συσκευή συμπίεσης απαιτεί καλή δύναμη συμπίεσης και ακρίβεια κέντρωσης, συνήθως χρησιμοποιώντας πνευματικές ή υδραυλικές μεθόδους συμπίεσης, και μπορεί να ρυθμιστεί ανάλογα με το μέγεθος της λεπίδας πριόνου και τη διάμετρο της κεντρικής τρύπας.
7Μηχανισμός ρύθμισης γωνίας: Για να πληρούνται οι απαιτήσεις του σχήματος των δοντιών και της γωνίας κοπής των διαφόρων λεπίδων πριονιστήρων, η μηχανή άλεσης γρανάζων πρέπει να είναι εξοπλισμένη με μηχανισμό ρύθμισης γωνίας.η οποία μπορεί να ρυθμίζει με ακρίβεια τη σχετική γωνία μεταξύ του γρανάζιου και της λεπίδας πριόνουΟ μηχανισμός ρύθμισης γωνίας είναι γενικά προωθημένος από εργαλεία σκουληκιού, ράκα και πινέλο ή κινητήρα servo CNC, ο οποίος έχει υψηλή ακρίβεια γωνίας και εύρος ρύθμισης.
| Τεχνικές παραμέτρους: |
| Διάστημα διαμέτρου επεξεργασίας πριονιστήρα: ¢100-¢800mm |
| Διάμετρος διάτρου πριονιστήρα: 12-220 mm |
| Δάχος πριονιστικού ιστού (χάλυβα):1-7 mm |
| Στροφή δοντιών: 5-80 mm |
| Γωνία κλίσης εμπρός, γωνία κλίσης: 5°-15° |
| Ραδιακή γωνία: 3°-15° |
| Ταχύτητα λειτουργίας: 18 δόντια/min |
| Στροφή τροφοδοσίας: 1-28 mm (διαθετική ταχύτητα χωρίς βήματα) |
| Διάμετρος του τροχού άλεσης: 80*100*32mm |
| Ταχύτητα άλεσης: 26m/s |
| ροή αντλίας ψυκτικού: 501/min |
| Όγκος φιάλης ψυκτικού: 90L |
| Συνολική ισχύς: 4,3 kW |
| Τρι φάση 380v |
| Βάρος: 1.100 κιλά |
| Μέγεθος εξωτερικής διάμετρου: 1,75*1,4*2,0 mm |
| Τεχνικά χαρακτηριστικά: |
| Μια διαισθητική και απλή ενιαία κινέζικη διεπαφή λειτουργίας ταιριάζει με μια μεγάλη οθόνη αφής, έτσι ώστε ο εξοπλισμός είναι ευκολότερος στη λειτουργία,και όλες οι προκαθορισμένες διαδικασίες ή οι αυτοσυσταθείσες διαδικασίες είναι πιο βολικές για να καλέσετεΗ συσκευή ρύθμισης του εργαλείου servo διαθέτει ακριβή τοποθέτηση, έτσι ώστε η ακρίβεια άλεσης του προϊόντος να εξασφαλίζεται σε μεγάλο βαθμό.η διάρκεια ζωής του εξοπλισμού παρατείνεται σημαντικά, και ο εξοπλισμός είναι απλός και εύκολος στη λειτουργία και τη συντήρηση· ένα άτομο μπορεί να χειρίζεται πολλά κομμάτια εξοπλισμού ταυτόχρονα, έτσι ώστε να βελτιώνεται σημαντικά η αποδοτικότητα της παραγωγής,και το κόστος μειώνεται. |
