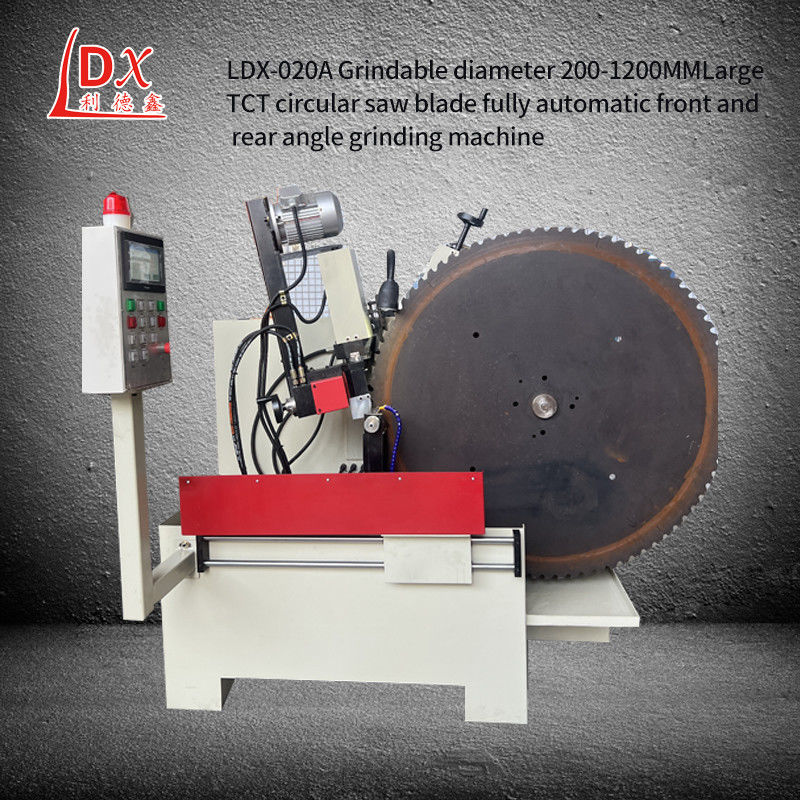

LDX-020A 200MM-1000MM Διαμέτρου TCT κυκλική πριονιστική λεπίδα Μέτωπο και πίσω γωνία μηχανή άλεσης

LDX-020A 200MM-1000MM Διαμέτρου TCT κυκλική πριονιστική λεπίδα Μέτωπο και πίσω γωνία μηχανή άλεσης

Ποιες είναι οι προετοιμασίες πριν από την άλεση του μηχανήματος άλεσης γρανάζων:

1"Μετρήστε την εξωτερική διάμετρο και την κεντρική τρύπα της λεπίδας πριονιού και επιλέξτε το πλέγμα κέντρωσης, τοποθετήστε την λεπίδα πριονιού στο κάθισμα της λεπίδας πριονιού και στη συνέχεια κλειδώστε την με το νώτλο κυλίνδυνου του κάθισματος της λεπίδας πριονιού,στη συνέχεια χαλαρώστε την σταθερή βίδα κλειδώματος του καθίσματος της λεπίδας πριόνου, και στη συνέχεια μετακινήστε το κάθισμα της λεπίδας πριονιού για να ευθυγραμμίσετε το μέγεθος της εξωτερικής διαμέτρου της λεπίδας πριονιού με την αντίστοιχη κλίμακα του κάθισματος της λεπίδας πριονιού και στη συνέχεια κλειδώστε την σταθερή βίδα.

2Σε γενικές γραμμές, είναι ευκολότερο να τρυπάνε με κομμάτια καθοδήγησης και τα κομμάτια καθοδήγησης πρέπει να χρησιμοποιούνται όσο το δυνατόν περισσότερο.

3Εάν η περιστροφή της λεπίδας του πριονιδιού δεν είναι κατάλληλα χαλαρή, η προώθηση της λεπίδας του πριονιδιού προς τα εμπρός δεν επιτρέπεται αυτή τη στιγμή.περιστρέψτε την στρογγυλή λεπίδα πριονιού με το αριστερό χέρι κατά την αντίστροφη κατεύθυνση του ρολογιού για να δοκιμάσετε την στεγανότητα περιστροφής, εάν η σφραγίδα είναι ακατάλληλη, ρυθμίστε το νάτλο κατά της χαλάρωσης με το ανοιχτό κλειδί M17 ώστε να γίνει η σφραγίδα στροφής της λεπίδας πριονιού κατάλληλη.

Ποια είναι η μέθοδος προγραμματισμού της μηχανής αλεξιπτωτικής μηχανής CNC:

1Πρώτον, είναι απαραίτητο να προσδιοριστεί το σύστημα συντεταγμένων του εργασιακού τμήματος, χρησιμοποιώντας συνήθως ορθογώνιο σύστημα συντεταγμένων ή πολικό σύστημα συντεταγμένων για να περιγράψει τη θέση και την τροχιά κίνησης του εργασιακού τμήματος..

2"Σύμφωνα με τις απαιτήσεις των εξαρτημάτων και τα χαρακτηριστικά της διαδικασίας άλεσης, επιλέξτε το κατάλληλο εργαλείο και τις παραμέτρους άλεσης, συμπεριλαμβανομένης της ταχύτητας άλεσης, της ταχύτητας τροφοδοσίας, του βάθους άλεσης,κλπ..

3Χρησιμοποιήστε ειδικό λογισμικό προγραμματισμού CNC ή απευθείας στον πίνακα ελέγχου της μηχανής γραμμής CNC για να γράψετε κώδικα προγράμματος.Ο κώδικας του προγράμματος περιλαμβάνει τις οδηγίες και τις ρυθμίσεις παραμέτρου κάθε λειτουργίας άλεσης, και οι κοινώς χρησιμοποιούμενες γλώσσες προγραμματισμού CNC είναι ο κώδικας G και ο κώδικας M.

4Τα σημεία έναρξης και λήξης καθορίζονται στο πρόγραμμα σύμφωνα με τη γεωμετρία και το μέγεθος του εργαστηρίου.και το τελικό σημείο είναι η θέση όπου το εργαλείο ολοκληρώνει τη άλεση.

5Οι οδηγίες διαδρομής είναι γραμμένες στο πρόγραμμα για να περιγράψουν την κινούμενη διαδρομή του εργαλείου.Οι αποτελεσματικές εργασίες άλεσης μπορούν να επιτευχθούν με κατάλληλο σχεδιασμό διαδρομής.

6"Σύμφωνα με τις απαιτήσεις επεξεργασίας και την ακρίβεια της μηχανής, ορίστε τις παραμέτρους αντιστάθμισης και διόρθωσης, όπως αντιστάθμιση ακτίνας εργαλείου, προκαθορισμένη τιμή αντιστάθμισης κλπ.Αυτές οι ρυθμίσεις συμβάλλουν στη βελτίωση της ακρίβειας μεγέθους μέρους και της ποιότητας της επιφάνειας.

7Πριν από την πραγματική λειτουργία, το γραπτό πρόγραμμα προσομοιώνεται και επαληθεύεται από λογισμικό προσομοίωσης αριθμητικού ελέγχου για να ελέγξει εάν το πρόγραμμα είναι σωστό και να εντοπίσει εκ των προτέρων πιθανά προβλήματα.

8Το εγγεγραμμένο πρόγραμμα ανεβάζεται στο σύστημα ελέγχου της μηχανής γραμμής CNC μέσω της κατάλληλης διεπαφής για να εξασφαλιστεί η ορθότητα και ακεραιότητα του αρχείου προγράμματος.

9Ξεκινήστε τη μηχανή αλέσεως γρανάζων CNC και εκτελέστε την επεξεργασία σύμφωνα με τη σειρά εκτέλεσης του προγράμματος.η κατάσταση του εργαλείου και του εργαστηρίου παρακολουθείται εγκαίρως για να εξασφαλίζεται η σταθερότητα και η ασφάλεια της διαδικασίας επεξεργασίας.

10Μετά την ολοκλήρωση της επεξεργασίας, τα αποτελέσματα της επεξεργασίας ελέγχονται και αξιολογούνται.
